수직 쉘 및 튜브 열교환기

Wuxi Hongdinghua Chemical Equipment Co., Ltd.는 수직 쉘 및 튜브 열교환기의 전문 제조업체로서 석유, 화학, 제약, 환경 보호 및 야금 산업의 고객과 다년간의 협력 관계를 유지하고 있습니다. 열교환기는 Wuxi Hongdinghua Chemical Equipment Co., Ltd.에서 공급하는 장비 중에서 특히 쉘 및 튜브 열교환기에 가장 널리 사용되는 장비입니다.

쉘 및 튜브 열교환기는 내부 구조에 따라 또는 쉘 및 튜브 열교환기 내의 중간 흐름 모드 또는 응축기, 냉각기, 히터, 예열기, 리보일러, 콜드 트랩, 멀티 튜브 패스 응축기, U-튜브 열교환기, 플로팅 헤드 열교환기, 패킹 박스 열교환기 등과 같은 응용 분야에 따라 다양한 이름으로 분류될 수 있습니다.

Wuxi Hongdinghua Chemical Equipment Co., Ltd.는 보다 직관적이고 이해하기 쉬운 용어를 사용하여 설치 위치에 따라 많은 쉘 및 튜브 열교환기를 분류합니다.

수직 쉘 및 튜브 열교환기

수평 쉘 및 튜브 열교환기

다른 이름을 가진 이러한 모든 열교환기의 기본 구조는 거의 동일하거나 유사한 구조입니다.

쉘 및 튜브 열교환기의 구조는 다음을 포함합니다.

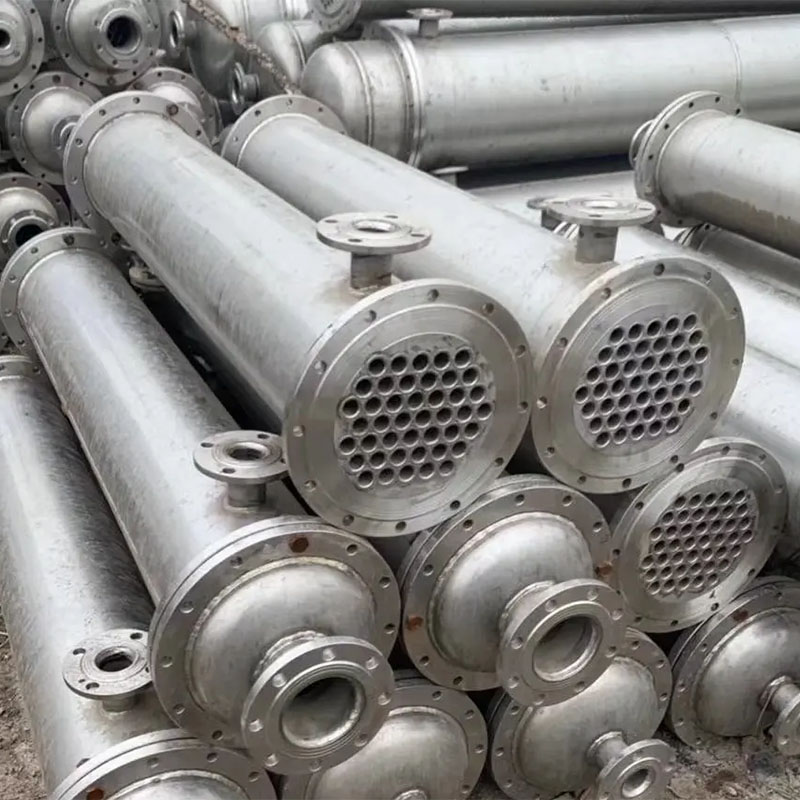

쉘 및 튜브 열교환기는 주로 보닛(일체형 커버), 튜브 시트, 튜브, 쉘 및 배플 플레이트로 구성됩니다.

일반적으로 쉘은 원통형입니다. 파이프는 직선형 또는 U자형입니다. 열 교환기의 열 전달 효율을 향상시키기 위해 나사산 튜브, 핀 튜브 등도 사용할 수 있습니다. 튜브 레이아웃의 패턴에는 정삼각형, 사각형, 모서리 사각형 및 모서리 삼각형이 포함됩니다.

수직 쉘-튜브 열교환기의 특성 및 응용:

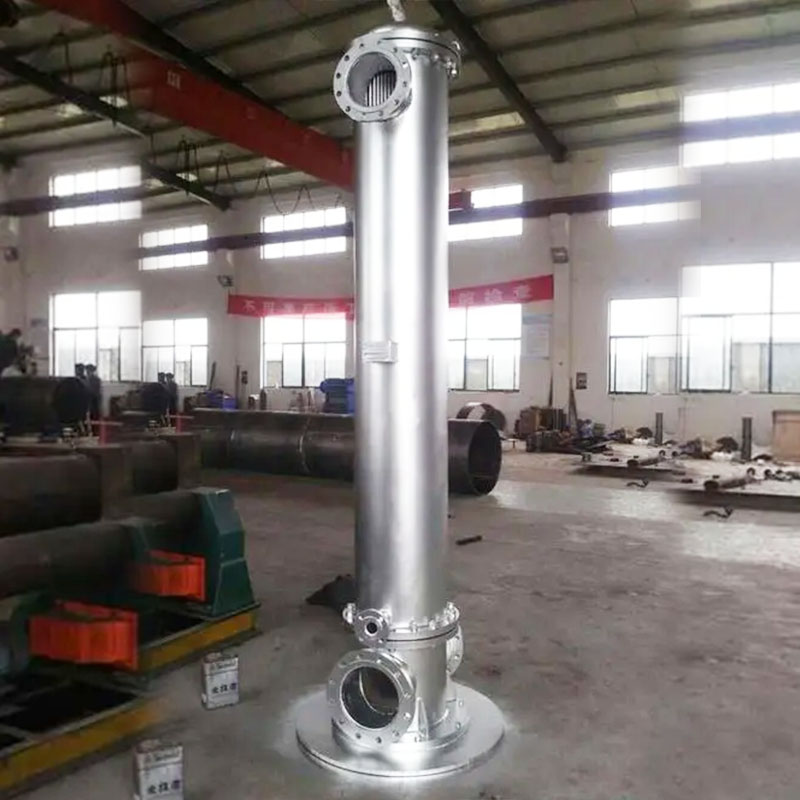

수직 쉘 앤 튜브 열교환기는 쉘과 많은 튜브를 포함하는 튜브 다발로 구성되며, 차가운 유체와 뜨거운 유체 사이의 열 교환은 튜브 벽을 통해 수행됩니다. 전통적인 표준 열교환 장비로서 쉘 및 튜브 열교환기는 화학 산업, 정유, 석유 화학 산업, 전력, 원자력 및 기타 산업 장치, 특히 고온 및 고압 및 대규모 열교환기에서 널리 사용되며 절대적 이점을 차지합니다.

수직 쉘-튜브 열교환기 세부 정보:

일반적으로 수직 쉘 및 튜브 열교환기의 작동 압력은 4MPa에 도달할 수 있으며 작동 온도는 200°C 미만입니다. 경우에 따라 더 높은 압력과 온도를 달성할 수도 있습니다. 일반적으로 쉘의 직경은 1800mm 미만이고 튜브 길이는 9m 미만입니다. 어떤 경우에는 더 크거나 더 긴 튜브도 있습니다.

쉘에 둘러싸인 튜브 번들의 벽면은 벽간 열 교환기의 열 전달 표면 역할을 합니다. 수직 쉘 및 튜브 열교환기는 구조가 간단하고 비용이 저렴하며 흐름 단면이 넓고 스케일 청소가 쉽습니다. 그러나 수평형 다관식 열교환기에 비해 열전달계수가 낮고 바닥면적도 작다. 다양한 구조재(주로 금속재질)로 제작이 가능하고 고온고압에서 사용이 가능하여 가장 널리 사용되고 있습니다. 수직 쉘 및 튜브 열교환기에는 수직 고정 튜브 시트 증기 물 열교환기, 확장 조인트가 있는 수직 쉘 및 튜브 증기 물 열교환기 및 기타 유형이 포함됩니다. 쉘 및 튜브 열교환기의 주요 제어 매개변수는 난방 면적, 온수 유량, 열교환 용량 및 열매체 매개변수입니다.

수직 쉘 및 튜브 열교환기를 설계 및 제조할 때 Wuxi Hongdinghua Chemical Equipment Co., Ltd.에 다음 매개변수 및 기술 데이터를 제공하십시오.

1. 열교환기 유형: A: 관형 B: U-튜브 유형 C: 플로팅 헤드 유형

2. 열교환 면적: ______제곱미터(ã¡)

3. 작동 압력: 튜브 측 ______MPa 쉘 측 ______MPa

4. 작동 온도: 튜브 측 ______â 쉘 측 ______â

5. 재료:

튜브 사이드 A: 20#B B: S30408₩ C: S32168₩ D: S31603₩ E: 기타

쉘 사이드 A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: 기타

6. 열교환 튜브 사양(직경 및 벽 두께):

7. 유형: A: 수직 B: 수평

8. 튜브 사이드: A: 단일 튜브 통과 £ B: 이중 튜브 통과 £ C: 4개의 튜브 통과 £ D: 6개의 튜브 통과 £

수직 쉘 및 튜브 열교환기
