수평 쉘 및 튜브 열교환기

Wuxi Hongdinghua Chemical Equipment Co., Ltd.는 수평 쉘 및 튜브 열교환기의 전문 제조업체로서 석유, 화학, 제약, 환경 보호 및 야금 산업의 고객과 다년간의 협력 관계를 유지하고 있습니다. 열교환기는 Wuxi Hongdinghua Chemical Equipment Co., Ltd.에서 공급하는 장비 중에서 특히 쉘 및 튜브 열교환기에 가장 널리 사용되는 장비입니다.

쉘 및 튜브 열교환기는 내부 구조에 따라 또는 쉘 및 튜브 열교환기 내의 중간 흐름 모드 또는 응축기, 냉각기, 히터, 예열기, 리보일러, 콜드 트랩, 멀티 튜브 패스 응축기, U-튜브 열교환기, 플로팅 헤드 열교환기, 패킹 박스 열교환기 등과 같은 응용 분야에 따라 다양한 이름으로 분류될 수 있습니다.

Wuxi Hongdinghua Chemical Equipment Co., Ltd.는 보다 직관적이고 이해하기 쉬운 용어를 사용하여 설치 위치에 따라 많은 쉘 및 튜브 열교환기를 분류합니다.

수직 쉘 및 튜브 열교환기

수평 쉘 및 튜브 열교환기

이름이 다른 이러한 모든 열교환기의 기본 구조는 거의 동일하거나 유사한 구조입니다.

쉘 및 튜브 열교환기의 구조는 다음을 포함합니다.

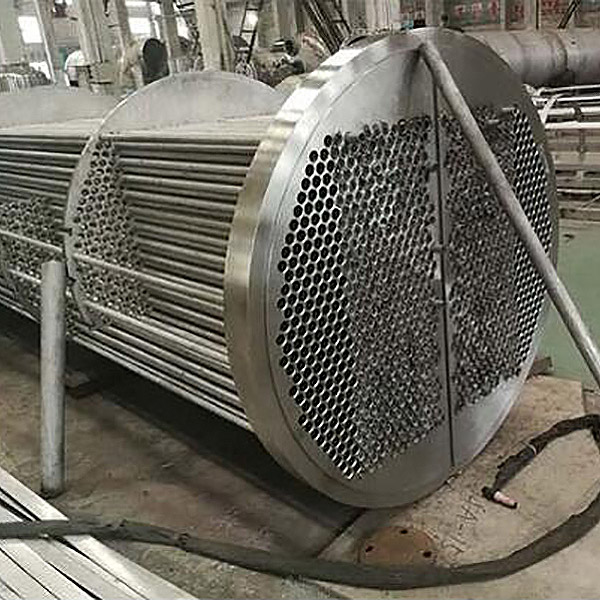

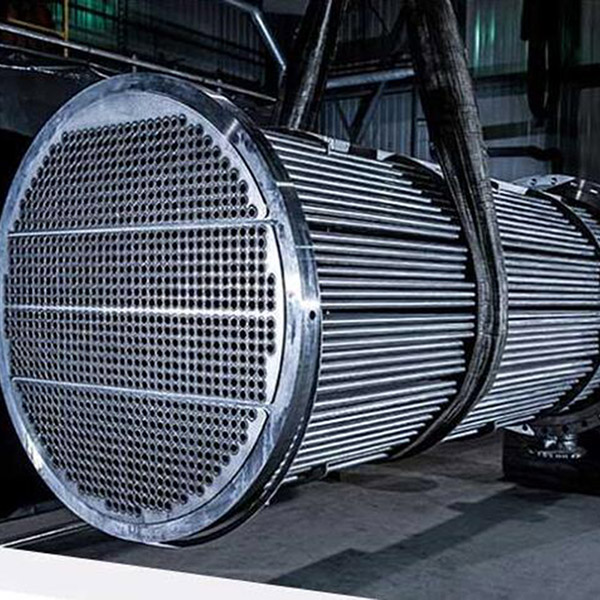

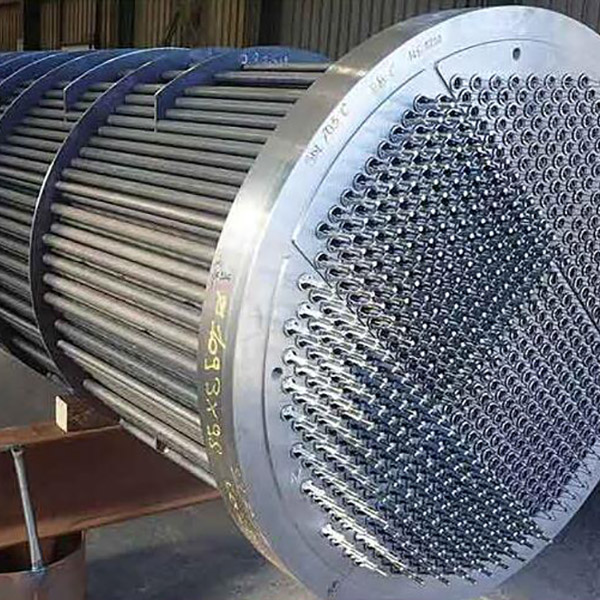

쉘 및 튜브 열교환기는 주로 보닛(일체형 커버), 튜브 시트, 튜브, 쉘 및 배플 플레이트로 구성됩니다. 일반적으로 쉘은 원통형입니다. 파이프는 직선형 또는 U자형입니다. 열 교환기의 열 전달 효율을 향상시키기 위해 나사산 튜브, 핀 튜브 등도 사용할 수 있습니다. 튜브 레이아웃의 패턴에는 정삼각형, 사각형, 모서리 사각형 및 모서리 삼각형이 포함됩니다.

수평 쉘-튜브 열교환기의 특성 및 응용:

수평 쉘앤튜브 열교환기는 쉘과 많은 튜브를 포함하는 튜브 다발로 구성되며, 차가운 유체와 뜨거운 유체 사이의 열교환은 튜브 벽을 통해 이루어집니다. 전통적인 표준 열교환 장비로서 수평 쉘 및 튜브 열교환기는 화학 산업, 정유, 석유 화학 산업, 전력, 원자력 및 기타 산업 장치, 특히 고온 및 고압 및 대규모 열교환기에 널리 사용됩니다 절대적인 이점을 차지하는 대규모 열교환기.

수평한 포탄관 열교환기의 세부사항:

일반적으로 수평 쉘 및 튜브 열교환기의 작동 압력은 4MPa에 도달할 수 있으며 작동 온도는 200°C 미만입니다. 경우에 따라 더 높은 압력과 온도를 달성할 수도 있습니다. 일반적으로 쉘의 직경은 1800mm 미만이고 튜브 길이는 9m 미만입니다. 어떤 경우에는 더 크거나 더 긴 튜브도 있습니다.

쉘에 둘러싸인 튜브 번들의 벽면은 벽간 열교환기의 열 전달 표면 역할을 합니다. 수평 쉘 및 튜브 열교환기는 구조가 간단하고 비용이 저렴하며 흐름 단면이 넓으며 스케일 청소가 용이합니다. 그러나 수평형 다관식 열교환기에 비해 열전달계수가 낮고 바닥면적도 작다. 그것은 다양한 구조 재료 (주로 금속 재료)로 제조 될 수 있으며 고온 및 고압에서 사용할 수있어 가장 널리 사용됩니다. 수평 쉘 및 튜브 열교환 기에는 수평 고정 튜브 시트 스팀 물 열교환 기, 확장 조인트가있는 수평 쉘 및 튜브 스팀 물 열교환 기, 수평 플로팅 헤드 스팀 물 열교환 기, 수평 U 자형 쉘 및 튜브 스팀 물 열교환 기, 수평 주름진 쉘 및 튜브 스팀 물 열교환 기, 수평 분할 물 물 열교환 기 및 기타 유형이 포함됩니다. 쉘 및 튜브 열교환기의 주요 제어 매개변수는 난방 면적, 온수 유량, 열교환 용량 및 열매체 매개변수입니다.

고정식 튜브 시트 구조는 비교적 간단하고 콤팩트하며 저렴하지만 튜브의 외부 부분은 기계적으로 청소할 수 없습니다. 이 유형의 열교환기 튜브 번들은 튜브 플레이트에 연결되며, 쉘의 양 끝단에 용접되고 상단 덮개에 연결됩니다. 상단 커버와 쉘에는 유체 흡입구 및 배출구 노즐이 장착되어 있습니다. 일반적으로 튜브 번들에 수직인 일련의 배플이 튜브 외부에 설치됩니다. 동시에 튜브와 튜브 플레이트 및 쉘 사이의 연결은 단단하고 튜브의 내부와 외부는 온도가 다른 두 유체입니다.

플로팅 헤드 열교환기의 한 튜브 플레이트는 플랜지로 쉘에 연결되고 다른 튜브 플레이트는 쉘에 연결되지 않아 튜브가 가열되거나 냉각될 때 자유롭게 팽창 및 수축할 수 있습니다. 그러나 "플로팅 헤드"라고 하는 이 튜브 플레이트에 상단 덮개가 연결됩니다. 따라서 이러한 유형의 열교환기를 플로팅 헤드 열교환기라고 합니다.

그것의 장점은 쉬운 청소를 위해 튜브 번들을 빼낼 수 있다는 것입니다. 튜브 번들의 팽창은 쉘의 구속을 변경하지 않으므로 두 열교환기 매체 사이의 온도 차이가 크면 튜브 번들과 쉘 사이의 열팽창 차이로 인해 발생하는 열 응력이 없습니다.

U 자형 튜브 열교환 기, 각 튜브는 U 자형으로 구부러져 있으며 양쪽 끝은 동일한 튜브 플레이트에 고정되어 있습니다. 열 보상 문제를 해결하기 위해 각 튜브를 자유롭게 후퇴시킬 수 있습니다. 튜브 패스는 최소 2개의 패스여야 하며, 튜브 번들은 세척을 위해 인출할 수 있으며 튜브는 자유 확장될 수 있습니다. 장점은 구조가 간단하고 가벼우 며 고온 및 고압 조건에 적합합니다.

포장된 상자형 열교환기 튜브 번들의 한쪽 끝은 자유 확장이 가능하며 플로팅 헤드형보다 구조가 간단하고 비용이 플로팅 헤드형보다 저렴합니다.

1. 열교환기 유형: A: 관형 B: U-튜브 유형 C: 플로팅 헤드 유형

2. 열교환 면적: ______제곱미터(ã¡)

3. 작동 압력: 튜브 측 ______MPa 쉘 측 ______MPa

4. 작동 온도: 튜브 측 ______â 쉘 측 ______â

5. 재료:

튜브 사이드 A: 20#B B: S30408₩ C: S32168₩ D: S31603₩ E: 기타

쉘 사이드 A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: 기타

6. 열교환 튜브 사양(직경 및 벽 두께):

7. 유형: A: 수직 B: 수평

8. 튜브 사이드: A: 단일 튜브 통과 £ B: 이중 튜브 통과 £ C: 4개의 튜브 통과 £ D: 6개의 튜브 통과 £
