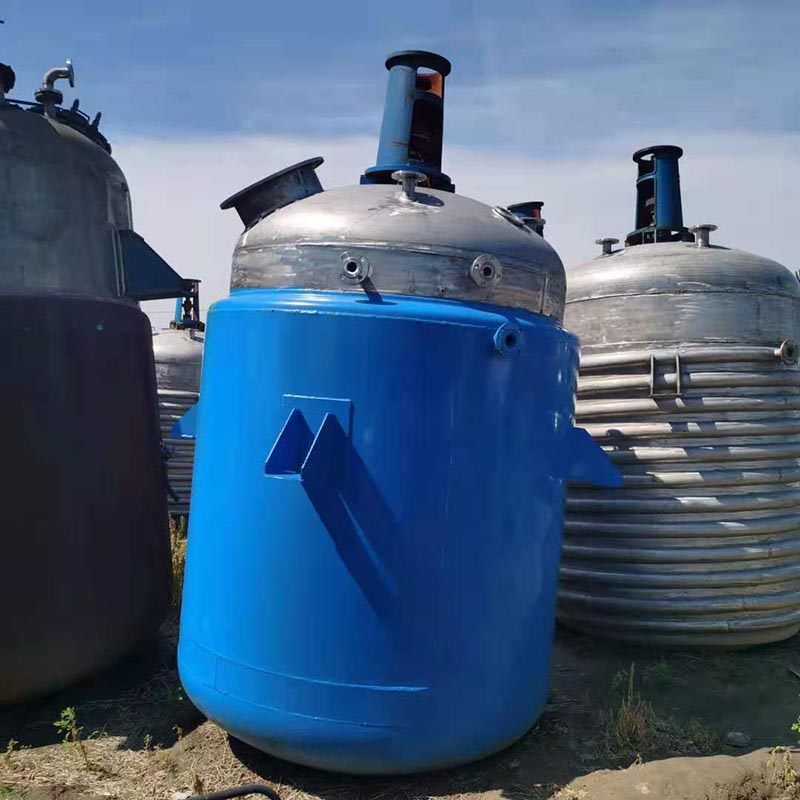

나선형 하프 파이프 재킷 반응기

무석 Hongdinghua 화학 장비 Co., 주식 회사. 고객을 위한 다양한 유형의 원자로를 설계하고 생산합니다. 한 가지 유형의 반응기는 상당히 다른데, 이는 전통적인 재킷형 반응기와는 다르며 재킷형 반응기가 갖지 못하는 장점이 있습니다. 가열, 증발, 냉각 및 저속 또는 고속 혼합 기능을 달성하는 데 사용할 수 있습니다. 이 유형의 반응기는 외부 하프 파이프 반응기입니다.

외부 반파이프 반응기의 특성 및 적용:

외부 코일 튜브 반응기라고도 하는 외부 하프 파이프 반응기는 내부 구조가 너무 많거나 반응기의 개구부가 너무 많은 반응기에 자주 사용됩니다.

외부 하프 튜브 반응기의 열원은 반응기 쉘의 외부 벽과 하프 튜브 사이를 흐르는 증기, 온수 또는 열유입니다. 전통적인 재킷 형태를 대체합니다.

재킷 반응기와 같은 외부 하프 튜브 반응기는 석유, 화학, 고무, 살충제, 염료, 의약품, 식품 및 가황, 질화, 수소화, 알킬화, 중합 및 중축합과 같은 기타 공정에도 사용할 수 있습니다.

외부 하프 파이프 원자로의 세부 사항

나선형 반관형 원자로의 나선형 외부관은 반관형 설계를 채택하여 원자로 본체의 벽 두께를 줄이고 원자로의 내압 성능을 향상시킬 수 있습니다.

외부 하프 파이프 반응기의 반원형 튜브 재킷은 내부 실린더를 반원형 튜브 내부의 국부적 외부 압력과 실린더 내부 압력을 받는 압력 조건으로 나눕니다. 외부 하프 튜브 재킷은 내부 실린더의 불안정성을 방지할 수도 있습니다. 원자로의 전체적인 관점에서 각 외부 나선형 튜브 재킷은 내부 실린더가 전체 외부 압력을 받게 하는 재킷 본체를 대체하여 원자로 실린더의 강화 링 역할을 합니다. 외부 나선형 튜브 자켓은 0.6 ~ 2.5 MPa의 강력한 내압성을 가지고 있어 열에 민감하지 않은 재료 반응 중에 열 전달 매체의 품질을 크게 향상시킬 수 있습니다.

증기 가열을 예로 들면, 반원형 튜브를 사용하는 하프 파이프 재킷 반응기. 증기 압력 감소는 종종 0.4MPa에서 제어됩니다. 외부 나선형 튜브 재킷 반응기를 사용하는 경우 추가 압력 감소 없이 증기 압력이 0.7~1.3MPa가 될 수 있습니다. 외부 나선형 튜브 재킷에 의한 내부 실린더의 응력 상태가 크게 개선되어 내부 실린더의 벽 두께가 상대적으로 감소합니다. 외부 코일 튜브 재킷의 용접 공정의 간격으로 인해 필요한 열 전달이 동일할 때 하프 파이프 재킷 반응기의 열 전달 영역은 그에 따라 더 작아집니다.

외부 하프 파이프 반응기는 높은 가열 효율, 빠른 재료 냉각 속도 및 고객 생산 비용 절감이라는 장점이 있습니다. 매우 안정적이며 작동 중 소음이 적습니다. 전체 장비는 청소하기 쉽고 지속적으로 사용할 수 있습니다. 하프 파이프 재킷 반응기는 우수한 밀봉 효과와 누출 없이 원료를 분산 및 교반합니다. 빌트인 방전은 잔류물 없이 완전한 방전을 보장합니다.

하프 파이프 재킷 반응기는 열원 챔버 역할을 할 수 있으므로 열 전달 효율에 더 도움이 됩니다. 구조는 반응기의 공기 열 저항을 줄이는 것을 보장합니다. 또한 에너지 소비 절감 목표를 달성하는 데 도움이 될 수 있으며 재킷 부피 대 파이프 절반 부피의 비율은 8:1입니다. 이는 투자 및 생산 비용을 줄일 수 있습니다.

열 전달 계수를 향상시킬 수 있을 뿐만 아니라 열 저항도 감소시켜 냉각 공정에 적합합니다. 그것은 또한 나선형 하프 파이프에서 매체의 유속을 증가시킬 수 있으며 고속 유동 매체는 하프 파이프 재킷 내부 표면의 스케일링을 효과적으로 방지할 수 있습니다. 동시에 이 장비는 원자로 본체의 전체 직경을 줄이고 공간을 절약할 수 있습니다.

따라서 외부 하프파이프 재킷 반응기는 다음과 같은 장점이 있습니다.

1. 원자로 몸체의 벽 두께를 줄이고 부하 능력을 향상시킵니다(원자로 몸체와 하부 헤드의 벽 두께는 기존 재킷 반응기보다 37.5%, 50% 더 얇음).

2. 열 전달 효율 향상에 유리합니다(열 전달 계수를 높일 뿐만 아니라 열 저항도 감소시킬 수 있음).

3. 에너지 소비를 절약합니다(하프 파이프 부피에 대한 재킷 부피의 비율은 8로 열 저항 감소).

4. 빠른 냉각 효율(고객 비용 절감);

5. 원자로 본체의 전체 직경을 줄이는 것은 작업장 레이아웃에 유리합니다.

스테인레스 스틸, 탄소강, 티타늄 스틸 등과 같은 다양한 유형의 금속을 사용하여 하프 파이프 재킷 반응기를 만들 수 있습니다.

하프 파이프 재킷 반응기는 다음 구조로 구성됩니다.

1.나선형 하프 파이프

2.반응기 본체

3.헤드

4.교반기(다양한 유형의 혼합 또는 조합)

5.구동장치(모터, 감속기, 자기교반기)

6. 샤프트 씰링 장치 (패킹 씰, 싱글 엔드 머신 씰, 더블 엔드 머신 씰, 마그네틱 씰 등)

7. 지지대(받침대 또는 이어시트)

Wuxi Hongdinghua Chemical Equipment Co., Ltd.가 고객을 위해 반파이프 재킷 반응기를 설계할 때 HDH 다음 데이터 및 매개변수를 친절하게 제공하십시오.

1. 볼륨: ______L

2. 하프파이프 자켓 : 열교환면적 ______ã¡

열원: A 증기 가열 B 온수 C 열전달 오일 가열

3. 작동 압력: 재킷 압력 ______MPa, 내부 실린더 압력 _______MPa

4. 작동 온도: 재킷 ______â 내부 실린더 ______â

5. 재료:

재킷 A: Q235B B: Q345R C: S30408 ​​D: 3216R8 E: S31603 F: 기타

내부 실린더 A: Q235B B: Q345R C: S30408 ​​D: 32168 E: S31603 F: 기타

6. 혼합 유형: A: 패들 유형 B: 프레임 유형 C: 앵커 유형 D: 터빈 추진 유형 E: 기타

7. 감속기: A: 사이클로이드 핀 휠 감속기 B: 기어 감속기 회전 속도: ______rpm

8. 모터 전원: ______KW, 폭발 방지______ 가변 주파수가 필요한지 여부______

9. 샤프트 씰: A: 포장 상자 B: 메카니컬 씰 204 C: 메카니컬 씰 205 D: 기타

10. 내부 코일 튜브

A: 난방 면적: ______평방 미터

B: 냉각 면적: ______평방 미터
