산업용 힌지 블레이드 와이프 필름 증발기

Wuxi Hongdinghua Chemical Equipment Co., Ltd는 저희 공장에서 Industrial hinge-bladed Wiped Film Evaporator에 오신 것을 진심으로 환영합니다. 우리는 당신에게 좋은 서비스와 할인된 공장을 제공할 것입니다. Wuxi Hongdinghua Chemical Equipment Co., Ltd.에서 고객을 위해 설계 및 제조한 와이핑 필름 증발기 중에서 힌지 블레이드 와이핑 필름 증발기는 일반적인 유형이며 광범위한 산업 응용 분야를 가지고 있습니다. 힌지 블레이드 와이핑 필름 증발기는 종종 가열 표면에 스케일링이 발생하기 쉬운 재료, 고체 입자를 포함하거나 증발 공정 중에 결정화되는 경향이 있으며 건조 재료에 집중해야 하는 재료에 사용됩니다.

힌지 블레이드 와이핑 필름 증발기의 작동 원리

힌지 블레이드 와이핑 필름 증발기는 독립된 회전축에 연결된 가열면에 블레이드를 일정 각도로 회전시켜 원료를 강제로 필름을 형성하고 고속으로 흐르는 효율적인 증발기입니다. 열전달 효율이 높고 유지 시간이 짧으며 진공 조건에서 낙하막 증발을 수행할 수 있습니다.

힌지 블레이드 와이핑 필름 증발기는 재킷 가열이 있는 하나 이상의 원통형 몸체와 실린더 내부의 회전 필름 와이핑 장치로 구성됩니다. 독립적인 힌지 연결 블레이드는 힌지 블레이드 와이핑 필름 증발기에 들어가는 재료를 가열 표면에서 균일한 두께와 균일한 속도로 액막으로 연속적으로 닦아내고 아래로 이동합니다. 이 과정에서 끓는점이 낮은 성분은 증발되고 잔류물은 증발기 하단에서 배출됩니다.

힌지 블레이드 와이핑 필름 증발기의 특성 및 응용

힌지 블레이드 와이핑 필름 증발기의 구조적 특성은 다음과 같습니다.

1. 모터 및 감속기: 로터 회전을 위한 구동 장치.

2. 증기액 분리실: 물질은 증기액 분리실 하부의 입구를 통해 경첩식 와이핑 필름 증발기로 접선 방향으로 들어가고, 증기액 분리 실린더실 하부의 액체 분배기를 통해 경첩식 와이핑식 필름 증발기의 증발실 벽에 연속적이고 고르게 분포된다. 증발실에서 증발된 2차 증기는 힌지 블레이드 와이핑 필름 증발기 상부의 분리 챔버로 상승하고, 2차 증기에 의해 운반될 수 있는 액적이나 거품은 기액 분리 챔버에 설치된 기액 분리기를 통해 분리되고, 2차 증기는 힌지 블레이드 와이핑 필름 증발기 상단의 출구에서 배출된다.

3. 액체분배기 : 로터에 설치되어 접선방향에서 경첩날개형 필름증발기로 재료가 유입되어 회전하는 액체분배기를 통해 증발면에 필름형태로 연속적이고 균일하게 분포된다.

4. 기체 액체 분리기: 기체 액체 분리기는 분리 챔버의 상부에 설치되어 상승하는 2차 증기에 의해 운반될 수 있는 액체 방울 또는 거품을 가두어 증발 표면으로 다시 떨어지게 합니다.

5. 증발 챔버: 증발 챔버의 내벽은 재킷 내부의 가열 매체 및 회전 블레이드에 의해 필름을 형성하도록 강제된 재료와 열을 교환하는 증발 표면입니다.

6. 로터: 로터는 회전축과 회전 프레임으로 구성됩니다. 로터는 전기 모터와 감속기로 구동되며 블레이드를 구동하여 원 운동으로 움직입니다. 강도, 기하학적 치수 및 안정성이 보장되어야 합니다.

7.Blade: 블레이드는 원형 운동으로 움직이며 박막 증발 효과를 달성하기 위해 증발 표면에 액체 재료를 지속적으로 닦아 박막을 형성합니다.

힌지 블레이드 와이핑 필름 증발기용 힌지 블레이드

힌지 연결 블레이드는 힌지 블레이드를 구동하는 중앙 회전축을 가지며 원심력에 의해 가열된 벽면에 대해 일정 각도로 미끄러집니다.

8. 하단 헤드에는 고온 내성 자체 윤활 베어링이 장착되어 있으며 하단 베어링은 재료 배출 및 유지 보수 및 수리에 편리해야 합니다.

힌지 블레이드 와이핑 필름 증발기의 작동 성능 특성은 다음과 같습니다.

1. 압력 손실 최소화

힌지 블레이드 와이핑 필름 증발기의 원료 "흐름"과 2차 증기 "흐름"은 두 개의 독립적인 "채널"에 있습니다. 재료는 증발 챔버의 벽을 따라 떨어지고 하강합니다. 2차 증기는 실린더 중앙에서 거의 방해받지 않고 증발기를 떠나므로 압력 손실이 최소화됩니다.

2. 진정한 진공 상태에서 작동 가능

증발면에서 응축기까지의 2차 증기의 저항이 매우 작기 때문에 전체 증발실 벽의 증발면에서 높은 진공도를 유지할 수 있습니다. 진공도 향상은 처리된 재료의 끓는점을 효과적으로 감소시킵니다.

3. 높은 열전달 계수, 높은 증발 강도

재료의 끓는점이 낮아지면 뜨거운 매질과의 온도차가 커집니다. 난류 액체 필름은 열 저항을 감소시킵니다. 마찬가지로 벽에 있는 재료의 코킹 및 스케일링이 억제되고 증발 실린더 벽의 부분 열 전달 계수도 향상됩니다. 따라서 증발 강도가 매우 높습니다.

4. 저온 증발

증발 실린더 내부를 고진공으로 유지하는 능력으로 인해 처리된 물질의 끓는점이 크게 낮아져 열에 민감한 물질의 저온 증발에 특히 적합합니다.

5. 짧은 흐름 시간

증발기에서 물질의 유동 시간이 매우 짧아 증발 과정에서 제품의 분해, 응집 또는 열화를 효과적으로 방지합니다.

6. 저급 증기 활용 가능

증기는 일반적으로 사용되는 열 매체입니다. 재료의 끓는점을 낮추고 동일한 온도차를 확보함으로써 열매체의 온도를 낮출 수 있습니다. 저급 증기를 활용하면 에너지 활용에 유리합니다. 다중 효과 증발을 위한 최종 효과 증발기로 특히 적합합니다.

7. 강력한 적응성과 쉬운 작동

원심 와이핑 필름 증발기의 구조는 특화되어 있습니다. 힌지 블레이드 와이핑 필름 증발기는 기존 증발기로 처리하기 어려운 고점도, 입자 함량, 열 감도를 처리하는 데 사용할 수 있습니다.

결정화되기 쉬운 물질. 힌지 연결 블레이드의 설계는 액체 필름에 효과적인 압축력(높은 증발률 및 낮은 잔류 액체)을 제공합니다.

HDH에서 제조한 원심 와이핑 증발기는 널리 인정되고 수용되며 HDH에서 설계 및 제조한 힌지 블레이드 와이핑 필름 증발기는 다양한 요구에 적합할 수 있습니다.

1. 증류

2. 농도

3. 탈기

4. 표백

5. 탈취

6. 건조

7. 반응

8. 결정화(증발기의 냉각기능 발휘)

9. 재활용(특히 제약 산업에서 사용되는 용매 또는 기타 유용한 물질)

10. 정제(해수담수화, 순수한 용액물질의 분리 등)

힌지 블레이드 와이핑 필름 증발기 세부 정보

힌지 블레이드 와이핑 필름 증발기는 와이핑 필름 증발기의 한 유형이며 구조적 특성은 다음과 같습니다.

힌지 블레이드 닦은 필름 증발기, 각 블레이드에는 커넥팅로드 메커니즘을 통해 블레이드를 구동하는 중앙 회전축이 있습니다. 힌지 블레이드는 원심력에 의해 가열 벽면에 단단히 부착되고 일정한 각도로 미끄러져 필요한 액막으로 원료를 닦고 가열 표면의 스케일링 및 코킹을 방지합니다. 이러한 유형의 디자인은 블레이드가 액체 필름에 효과적인 압력을 제공하고 재료의 높은 증발 비율을 개선하며 재료의 잔류물을 줄이는 데 도움이 될 수 있습니다. 가열 표면에 스케일링이 발생하기 쉬운 재료, 고체 입자를 포함하거나 증발 공정 중에 결정화되는 경향이 있는 재료에 적합하며 가공 점도가 35000mpa인 건조 재료로 농축되어야 합니다.

이 유형의 로터는 스크레이퍼의 주파수와 질량을 변경하고 원심력을 조정하여 널리 사용됩니다. 블레이드 재질은 일반적으로 증발기 실린더와 동일한 금속 재질이며 PTFE 재질도 사용할 수 있습니다.

Wuxi Hongdinghua Chemical Equipment Co., Ltd.는 고객이 힌지 블레이드 와이핑 필름 증발기를 선택할 때 다음 요소를 종합적으로 고려해야 합니다.

1. 생산 능력 및 작동 매개변수:

처리 능력 포함: ________

사료 농도: ________

배출 농도: ________

공급 온도: ________

배출 온도: ________

작업 기간: ________

2. 재료 특성:

재료 열 감도:________

재료 점도:________

작동 온도에서의 재료 유동성:________

재료 발포 특성:________

재료의 고형분 재료 결정화 경향:________

재료 코킹 경향:________

재료가 응집되기 쉬운가?

2. 작동 매체(열원):

수증기: ________(압력)

냉각수 온도: ________â

세척액(용제):________

3. 제조를 위한 재료 선택:

표면 연마 요구 사항:________

4. 사이트 조건:

공간 제한:________

기후 조건: 실내 및 실외

에너지와 제품 간의 연결:________

작업 플랫폼 등

5. 규정:

안전 요구 사항:________

소음 표시기: ________

환경 보호 지표:________

힌지 블레이드 와이핑 필름 증발기의 블레이드 구조

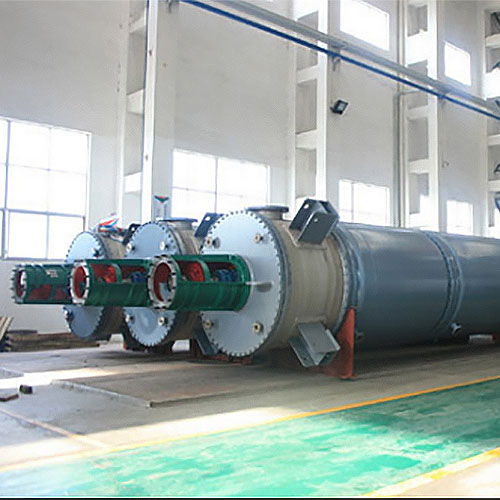

테스트 실행 준비가 된 닦은 필름 증발기
