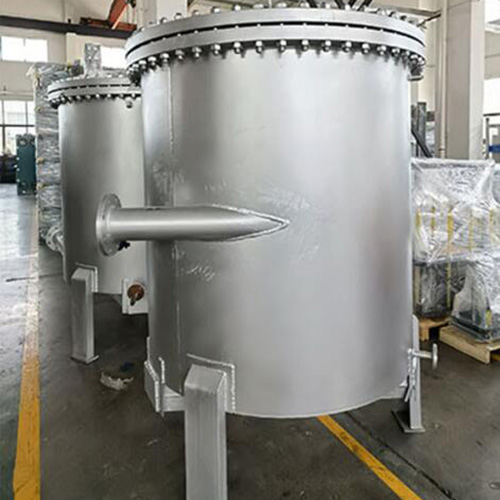

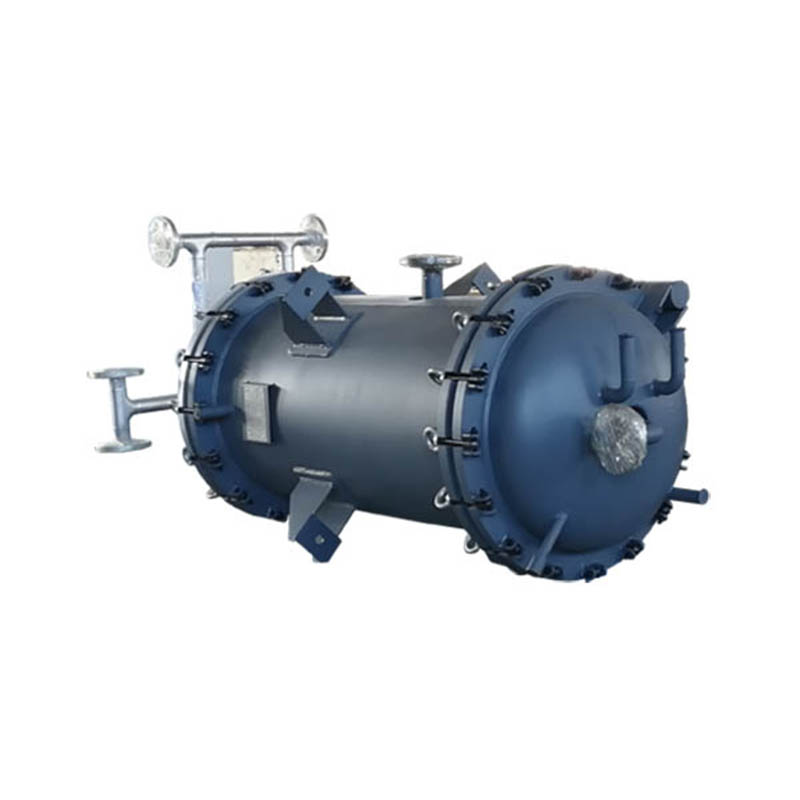

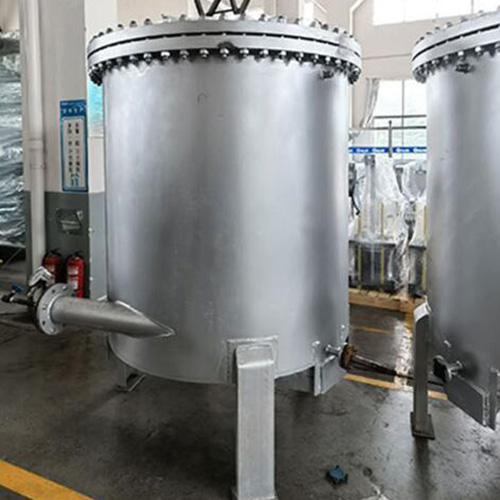

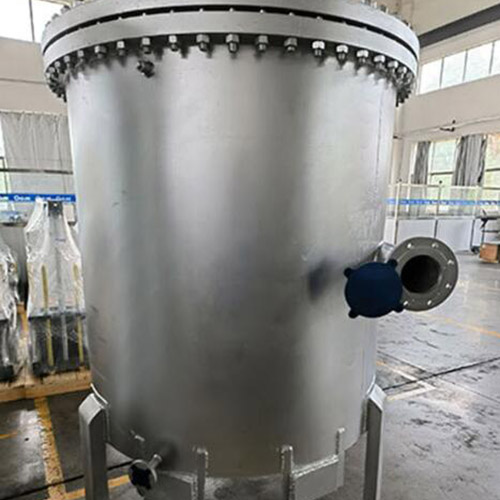

탈착식 나선형 판형 열교환기

Wuxi Hongdinghua Chemical Equipment Co., Ltd.에서 제조한 다양한 유형의 분리형 나선형 판형 열교환기 중에서 분리형 나선형 판형 열교환기도 선택적 유형의 열교환기입니다.

분리형 나선형 판형 열교환기의 구조적 특성:

분리형 나선형 판형 열교환기는 두 개의 평행한 얇은 강판을 압연하여 서로 분리된 한 쌍의 나선형 유로를 형성합니다. 차갑고 뜨거운 유체는 열 전달 표면으로 나선형 판으로 분리된 두 개의 채널로 흐릅니다. 채널 스페이서는 두 플레이트 사이에 용접되어 채널 사이의 거리를 유지하고 나선형 플레이트의 강성을 높입니다. 두 개의 나선형 채널을 분리하기 위해 열교환기 중앙에 중앙 칸막이 판이 설치됩니다. 상단과 하단에 용접된 커버 플레이트 또는 헤드와 두 가지 유체의 입구 및 출구 파이프가 있습니다. 일반적으로 한 쌍의 입구와 출구는 원주 가장자리(연결 파이프는 접선 또는 방사형일 수 있음)에 있고 다른 쌍은 축에 있습니다. 끝 부분은 한 채널의 양쪽 끝에서 용접되고 닫힐 수 있지만 다른 채널은 용접되지 않습니다. 두 끝은 엔드 커버와 플랜지를 통해 연결되며, 이를 유형 II 분리형 나선형 판형 열교환기라고 합니다. Type III 착탈식 나선형 판형 열교환기의 구조는 한쪽 채널이 한쪽 끝에서 용접되어 닫히고 다른 쪽 채널은 다른 쪽 끝에서 용접되어 닫히고 양쪽 끝이 엔드 캡과 플랜지를 통해 연결되는 구조입니다.

분리형 나선형 판형 열교환기 적용:

화학, 석유, 용제, 제약, 식품 및 음료, 기계, 섬유, 야금, 철강 압연, 코킹 등과 같은 산업에 적합합니다. 증기 증기 열교환, 기체 액체 열교환 및 액체 액체 열교환을 수행할 수 있으며 냉각, 가열, 응축, 농축 및 소독, 폐열 회수와 같은 공정 요구 사항을 달성하기 위해 고온 또는 고압 조건에서 열 교환이 필요한 고점도 매체에도 적합합니다.

분리형 나선형 판형 열교환기의 세부 사항:

분리형 나선형 판형 열교환기는 성능면에서 다음과 같은 이점이 있습니다.

1. 높은 열효율: 두 가지 유형의 열교환 유체를 저유량으로 유지하고 난류를 자극하며 열 전달 효율을 향상시킬 수 있습니다. 매체의 온도 차이는 1° 정도로 작을 수 있으므로 열 손실이 적습니다. 동일한 압력 손실에서 열 전달 효율은 관형 열교환기의 3~5배입니다. 열 회수 효율은 99% 이상에 도달할 수 있습니다.

2. 구조가 콤팩트하고 크기가 작으며 작은 면적을 차지하며 다관식 열교환기 면적의 약 30%를 차지합니다.

3. 낮은 제조 비용

4. 유연한 운영

5. 양 끝단의 End Cover가 열릴 수 있기 때문에 탈부착이 불가능한 나선형 판형 열교환기에 비해 설치, 청소 및 유지 보수가 더 편리하고 자체 청소 기능이 있습니다. 매체의 나선형 흐름으로 인해 먼지가 쉽게 쌓이지 않습니다. 청소하기 쉽고 스팀 또는 알칼리성 용액으로 씻을 수 있으며 간단하고 작동하기 쉽고 청소 장치 설치에 적합합니다.

6. 낮은 저항: 쉘의 연결 파이프는 접선 구조를 채택합니다. 매체는 단일 채널을 통해 흐르므로 다른 열 교환기보다 높은 유속을 허용합니다. 낮은 압력 손실은 대용량 증기 또는 가스를 처리하는 데 사용할 수 있습니다.

7. 여러 장치를 결합하여 사용할 수 있습니다. 단일 장치가 사용 요구 사항을 충족할 수 없는 경우 여러 장치를 결합할 수 있지만 조합은 다음 규정을 준수해야 합니다. 병렬 조합, 직렬 조합 및 장치와 채널 사이의 간격은 동일합니다. 하이브리드 조합: 병렬 채널 1개와 직렬 채널 1개.

8. 분리형 나선형 판형 열교환기를 증기-증기 열교환에 사용하는 경우 냉각 순환수를 장착해야 합니다. 매체 압력 및 온도가 적용 범위를 초과하면 쉘 및 튜브 열교환기와 같은 다른 열교환기 구조를 선택해야 합니다.

9. 착탈식 판형 열교환기 운전시 주의사항

(1) 스팀 스트리핑 정지 시 열교환기 입구 및 출구 슬러리 양측의 온도는 40℃ 이하이어야 한다.

(2) 나선형 판형 열교환기는 손상을 방지하기 위해 지정된 요구 사항에 따라 사용해야 합니다.

(3) 착탈식 열교환기 양쪽 끝에 있는 큰 덮개를 제거한 후에는 고압수를 사용하여 열교환기를 세척할 수 없습니다. 이렇게 하면 열교환기가 심각하게 손상될 수 있습니다.

분리형 나선형 판형 열교환기는 성능이 우수하고 효율적이고 에너지 절약형이며 투자 비용이 적은 열교환 장비입니다.
